快速調試伺服電機的6個步驟。
內容簡介:對于一個閉環控制系統,如果反饋信號的方向不正確,后果肯定是災難性的。通過控制卡打開伺服的使能信號。這是伺服電機應該以一個較低的速度轉動,這就是傳說中的“零漂”。一般控制卡上都會有抑制零漂的指令或參數。
1、初始化參數
在接線之前,先初始化伺服電機參數。在控制卡上:選好控制方式;將PID參數清零;讓控制卡上電時默認使能信號關閉;將此狀態保存,確保控制卡再次上電時即為此狀態。
2、接線
將控制卡斷電,連接控制卡與伺服之間的信號線。以下的線是必須要接的:控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。復查接線沒有錯誤后,伺服電機和控制卡(以及PC)上電。此時電機應該不動,而且可以用外力輕松轉動,如果不是這樣,檢查使能信號的設置與接線。用外力轉動電機,檢查控制卡是否可以正確檢測到電機位置的變化,否則檢查編碼器信號的接線和設置。
3、試方向
對于一個閉環控制系統,如果反饋信號的方向不正確,后果肯定是災難性的。通過控制卡打開伺服的使能信號。這是伺服電機應該以一個較低的速度轉動,這就是傳說中的“零漂”。一般控制卡上都會有抑制零漂的指令或參數。
使用這個指令或參數,看電機的轉速和方向是否可以通過這個指令(參數)控制。如果不能控制,檢查模擬量接線及控制方式的參數設置。確認給出正數,電機正轉,編碼器計數增加;給出負數,電機反轉轉,編碼器計數減小。如果電機帶有負載,行程有限,不要采用這種方式。測試不要給過大的電壓,建議在1V以下。如果方向不一致,可以修改控制卡或電機上的參數,使其一致。
4、抑制零漂
在閉環控制過程中,零漂的存在會對控制效果有一定的影響,最好將其抑制住。使用控制卡或伺服上抑制零飄的參數,仔細調整,使電機的轉速趨近于零。由于零漂本身也有一定的隨機性,所以,不必要求電機轉速絕對為零。
5、建立閉環控制
再次通過伺服電機控制卡將伺服使能信號放開,在控制卡上輸入一個較小的比例增益,至于多大算較小,這只能憑感覺了,如果實在不放心,就輸入控制卡能允許的最小值。將控制卡和伺服的使能信號打開。這時,電機應該已經能夠按照運動指令大致做出動作了。
6、調整閉環參數
細調控制參數,確保電機按照控制卡的指令運動,這是必須要做的工作,而這部分工作,更多的是經驗,這里只能從略了。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.zmbaxc.cn/zixun/dianjibaike115.html
在接線之前,先初始化伺服電機參數。在控制卡上:選好控制方式;將PID參數清零;讓控制卡上電時默認使能信號關閉;將此狀態保存,確保控制卡再次上電時即為此狀態。

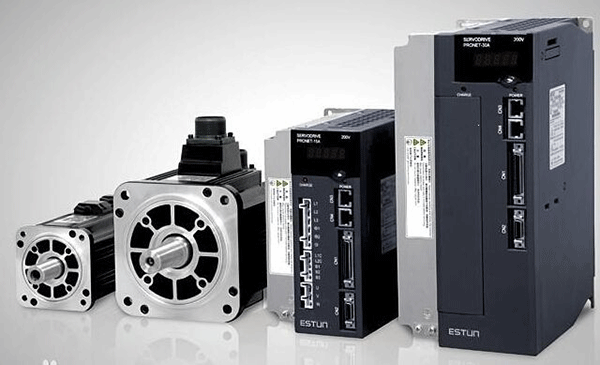

試伺服電機
在伺服電機上:設置控制方式;設置使能由外部控制;編碼器信號輸出的齒輪比;設置控制信號與電機轉速的比例關系。一般來說,建議使伺服工作中的最大設計轉速對應9V的控制電壓。2、接線
將控制卡斷電,連接控制卡與伺服之間的信號線。以下的線是必須要接的:控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。復查接線沒有錯誤后,伺服電機和控制卡(以及PC)上電。此時電機應該不動,而且可以用外力輕松轉動,如果不是這樣,檢查使能信號的設置與接線。用外力轉動電機,檢查控制卡是否可以正確檢測到電機位置的變化,否則檢查編碼器信號的接線和設置。
3、試方向
對于一個閉環控制系統,如果反饋信號的方向不正確,后果肯定是災難性的。通過控制卡打開伺服的使能信號。這是伺服電機應該以一個較低的速度轉動,這就是傳說中的“零漂”。一般控制卡上都會有抑制零漂的指令或參數。
使用這個指令或參數,看電機的轉速和方向是否可以通過這個指令(參數)控制。如果不能控制,檢查模擬量接線及控制方式的參數設置。確認給出正數,電機正轉,編碼器計數增加;給出負數,電機反轉轉,編碼器計數減小。如果電機帶有負載,行程有限,不要采用這種方式。測試不要給過大的電壓,建議在1V以下。如果方向不一致,可以修改控制卡或電機上的參數,使其一致。
4、抑制零漂
在閉環控制過程中,零漂的存在會對控制效果有一定的影響,最好將其抑制住。使用控制卡或伺服上抑制零飄的參數,仔細調整,使電機的轉速趨近于零。由于零漂本身也有一定的隨機性,所以,不必要求電機轉速絕對為零。
5、建立閉環控制
再次通過伺服電機控制卡將伺服使能信號放開,在控制卡上輸入一個較小的比例增益,至于多大算較小,這只能憑感覺了,如果實在不放心,就輸入控制卡能允許的最小值。將控制卡和伺服的使能信號打開。這時,電機應該已經能夠按照運動指令大致做出動作了。
6、調整閉環參數
細調控制參數,確保電機按照控制卡的指令運動,這是必須要做的工作,而這部分工作,更多的是經驗,這里只能從略了。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.zmbaxc.cn/zixun/dianjibaike115.html
以上內容由西安泰富西瑪電機(西安西瑪電機集團股份有限公司)網絡編輯部收集整理發布,僅為傳播更多電機行業相關資訊及電機相關知識,僅供網友、用戶、及廣大經銷商參考之用,不代表西安泰富西瑪電機同意或默認以上內容的正確性和有效性。讀者根據本文內容所進行的任何商業行為,西安泰富西瑪電機不承擔任何連帶責任。如果以上內容不實或侵犯了您的知識產權,請及時與我們聯系,西安泰富西瑪電機網絡部將及時予以修正或刪除相關信息。
