微型電機聯軸器的作用。
內容簡介:聯軸器是將兩軸軸向聯接起來并傳遞扭矩及運動的部件并具有一定的補償兩軸偏移的能力,為了減少機械傳動系統的振動、降低沖擊尖峰載荷,聯軸器還應具有一定的緩沖減震性能。聯軸器有時也兼有過載安全保護作用。
聯軸器是用來聯接不同機構中的兩根軸(主動軸和從動軸)使之共同旋轉以傳遞扭矩的機械零件。機器運轉時兩軸不能分離,只有機器泊車并將聯接拆開后,兩軸才能分離。在高速重載的動力傳動中,有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成,分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。
微型電機聯軸器的作用及用途----微型電機聯軸器的作用
由于制造和安裝不可能絕對精確,以及工作受載時基礎、機架和其它部件的彈性變形與溫差變形,聯軸器所聯接的兩軸線不可避免的要產生相對偏移被聯兩軸可能出現的相對偏移,兩軸相對偏移的出現,將在軸、軸承和聯軸器上引起附加載荷,甚至出現劇烈振動。因此,聯軸器還應具有一定的補償兩軸偏移的能力,以消除或降低被聯兩軸相對偏移引起的附加載荷,改善傳動性能,延長機器壽命。為了減少機械傳動系統的振動、降低沖擊尖峰載荷,聯軸器還應具有一定的緩沖減震性能。
聯軸器是將兩軸軸向聯接起來并傳遞扭矩及運動的部件并具有一定的補償兩軸偏移的能力,為了減少機械傳動系統的振動、降低沖擊尖峰載荷,聯軸器還應具有一定的緩沖減震性能。聯軸器有時也兼有過載安全保護作用。

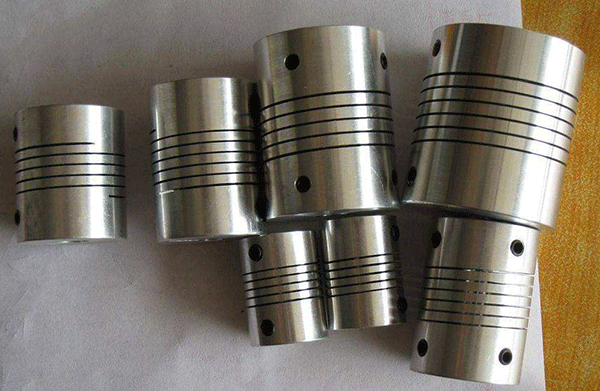

金屬螺旋彈簧聯軸器
適用于旋轉編者按碼器、步進馬達、絲桿、產業機械廠。
(1) 一體成型的金屬彈性體(螺紋式和狹縫式)零回轉間隙、可同步運轉。彈性作用補償徑向、角向和軸向偏差;高扭矩剛性和靈敏度;順時針和逆時針回轉特性完全相同;維護、抗油和有鋁合金和不銹鋼材料選擇;外型尺寸范圍選用廣、一體成型;有夾緊和螺釘緊固兩種方法。
(2)彈簧體式允許偏差性好,允許最大平行偏差為最大孔徑3%,最大允許角度偏差3。 ;結構緊湊、傳遞扭矩大;免保養、耐油、耐藥性佳;可正反轉。以上多適用于步進馬達。
膜片聯軸器
適用于伺服馬達、編碼器、行星齒輪、蝸輪蝸桿、特大型或大螺距滾珠絲桿、混合機、造紙機械、機器人、泵等產業機械。
高剛性、高轉矩、低慣性、適用高速運轉彈環片采用環形或方形彈性不銹剛片大扭矩承載,高扭矩剛性和卓越的靈敏度;零回轉間隙、順時針和逆時針回轉特性相同,免維護、超強抗油和耐腐蝕性。雙不銹鋼臘片可補償徑向、角向、軸向偏差,如長度短(兩節)不能補償徑向偏差。適用于編碼器,步進、伺服系統。
波紋管聯軸器
適用于編碼器、機床、定位系統、滾珠絲桿、分度盤、行星齒輪減速機。無齒隙、扭向剛性、連接可靠、耐腐蝕性、耐高溫(最高達300。C),名維護、超強抗油,波紋管形結構補償徑向、角向和軸向偏差,偏差存在的情況下也可保持等速作動;順時針和逆進針回轉特性完全相同;
彈簧體有磷青銅和不銹鋼選擇;有高精度焊接全不銹鋼主體,可適合用于精度和穩定性要求較高的系統,如測量、控制資訊處理和通訊設備。
十字型滑塊聯軸器
適用于多種場合,如轉速計、編碼器、絲桿、機術、產業機械等。無齒隙的連接,用于小扭矩的測量傳動結構簡單,使用方便、容易安裝、節省時間、尺寸范圍廣、轉動慣量小,便于目測檢查,抗油腐蝕,可電氣絕緣。不同滑塊彈性體供選擇軸套和中間件之間的滑動能容許大徑向和角向偏差,中音件的特殊凸點設計產生支撐的作用,容許較大的角度偏差,不產生彎曲力矩,侃軸心負荷降至最低。
梅花型聯軸器
適用于伺服系統、主軸傳動、升降平臺、機床傳動、齒輪箱電機。 緊湊型、無齒隙,提供三種不同硬度彈性體,可吸收振動,補償徑向和角向偏差。結構簡單、方便維修、便于檢查、免維護、抗油及電氣絕緣、工作溫度20。C-60。C;梅花型體有六瓣和八瓣;固定方式有鍵槽選擇。
曲面齒聯軸器
用于柔性傳動,在軸向、徑向、角向有很強的糾偏能力;很好的機械性能、剛高溫(+100。C)、低溫不脆化;很好的電絕緣特性、耐化學腐蝕、精度高、免維護、安裝方便。有尼龍和鋼材料結合,即使沒有潤滑和維護也不會磨損。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.zmbaxc.cn/zixun/dianjibaike69.html
微型電機聯軸器的作用及用途----微型電機聯軸器的作用
由于制造和安裝不可能絕對精確,以及工作受載時基礎、機架和其它部件的彈性變形與溫差變形,聯軸器所聯接的兩軸線不可避免的要產生相對偏移被聯兩軸可能出現的相對偏移,兩軸相對偏移的出現,將在軸、軸承和聯軸器上引起附加載荷,甚至出現劇烈振動。因此,聯軸器還應具有一定的補償兩軸偏移的能力,以消除或降低被聯兩軸相對偏移引起的附加載荷,改善傳動性能,延長機器壽命。為了減少機械傳動系統的振動、降低沖擊尖峰載荷,聯軸器還應具有一定的緩沖減震性能。
聯軸器是將兩軸軸向聯接起來并傳遞扭矩及運動的部件并具有一定的補償兩軸偏移的能力,為了減少機械傳動系統的振動、降低沖擊尖峰載荷,聯軸器還應具有一定的緩沖減震性能。聯軸器有時也兼有過載安全保護作用。
微型電機聯軸器
微型電機聯軸器的作用及用途----微型電機聯軸器主要用途金屬螺旋彈簧聯軸器
適用于旋轉編者按碼器、步進馬達、絲桿、產業機械廠。
(1) 一體成型的金屬彈性體(螺紋式和狹縫式)零回轉間隙、可同步運轉。彈性作用補償徑向、角向和軸向偏差;高扭矩剛性和靈敏度;順時針和逆時針回轉特性完全相同;維護、抗油和有鋁合金和不銹鋼材料選擇;外型尺寸范圍選用廣、一體成型;有夾緊和螺釘緊固兩種方法。
(2)彈簧體式允許偏差性好,允許最大平行偏差為最大孔徑3%,最大允許角度偏差3。 ;結構緊湊、傳遞扭矩大;免保養、耐油、耐藥性佳;可正反轉。以上多適用于步進馬達。
膜片聯軸器
適用于伺服馬達、編碼器、行星齒輪、蝸輪蝸桿、特大型或大螺距滾珠絲桿、混合機、造紙機械、機器人、泵等產業機械。
高剛性、高轉矩、低慣性、適用高速運轉彈環片采用環形或方形彈性不銹剛片大扭矩承載,高扭矩剛性和卓越的靈敏度;零回轉間隙、順時針和逆時針回轉特性相同,免維護、超強抗油和耐腐蝕性。雙不銹鋼臘片可補償徑向、角向、軸向偏差,如長度短(兩節)不能補償徑向偏差。適用于編碼器,步進、伺服系統。
波紋管聯軸器
適用于編碼器、機床、定位系統、滾珠絲桿、分度盤、行星齒輪減速機。無齒隙、扭向剛性、連接可靠、耐腐蝕性、耐高溫(最高達300。C),名維護、超強抗油,波紋管形結構補償徑向、角向和軸向偏差,偏差存在的情況下也可保持等速作動;順時針和逆進針回轉特性完全相同;
彈簧體有磷青銅和不銹鋼選擇;有高精度焊接全不銹鋼主體,可適合用于精度和穩定性要求較高的系統,如測量、控制資訊處理和通訊設備。
十字型滑塊聯軸器
適用于多種場合,如轉速計、編碼器、絲桿、機術、產業機械等。無齒隙的連接,用于小扭矩的測量傳動結構簡單,使用方便、容易安裝、節省時間、尺寸范圍廣、轉動慣量小,便于目測檢查,抗油腐蝕,可電氣絕緣。不同滑塊彈性體供選擇軸套和中間件之間的滑動能容許大徑向和角向偏差,中音件的特殊凸點設計產生支撐的作用,容許較大的角度偏差,不產生彎曲力矩,侃軸心負荷降至最低。
梅花型聯軸器
適用于伺服系統、主軸傳動、升降平臺、機床傳動、齒輪箱電機。 緊湊型、無齒隙,提供三種不同硬度彈性體,可吸收振動,補償徑向和角向偏差。結構簡單、方便維修、便于檢查、免維護、抗油及電氣絕緣、工作溫度20。C-60。C;梅花型體有六瓣和八瓣;固定方式有鍵槽選擇。
曲面齒聯軸器
用于柔性傳動,在軸向、徑向、角向有很強的糾偏能力;很好的機械性能、剛高溫(+100。C)、低溫不脆化;很好的電絕緣特性、耐化學腐蝕、精度高、免維護、安裝方便。有尼龍和鋼材料結合,即使沒有潤滑和維護也不會磨損。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.zmbaxc.cn/zixun/dianjibaike69.html
以上內容由西安泰富西瑪電機(西安西瑪電機集團股份有限公司)網絡編輯部收集整理發布,僅為傳播更多電機行業相關資訊及電機相關知識,僅供網友、用戶、及廣大經銷商參考之用,不代表西安泰富西瑪電機同意或默認以上內容的正確性和有效性。讀者根據本文內容所進行的任何商業行為,西安泰富西瑪電機不承擔任何連帶責任。如果以上內容不實或侵犯了您的知識產權,請及時與我們聯系,西安泰富西瑪電機網絡部將及時予以修正或刪除相關信息。
