三相異步電機的出線盒里有那些標志?它們代表什么意義?
內容簡介:三相異步電機定子繞組的引出線,都集中引到出線盒內,以便接線。所以出線盒也叫接線盒.接線盒內設有相互絕緣的接線柱,有的還設有接地螺釘。那么三相異步電機的出線盒里有那些標志?它們代表什么意義?
三相異步電機定子繞組的引出線,都集中引到出線盒內,以便接線。所以出線盒也叫接線盒.接線盒內設有相互絕緣的接線柱,有的還設有接地螺釘。那么三相異步電機的出線盒里有那些標志?它們代表什么意義?
Y系列電機第一相、第二相、第三相的首端分別為U1、V1、W1;尾端分別為U2、V2、W2。
JO2老系列電機第一相、第二相、第三相的首端分別為Dl、D2、D3;尾端分別為D4、D5、D6。
有些電機,繞組內部連接好了,只引出三根線,那它們的標志:在新系列電機為U、V、W,在老系列電機為D1、D2、D3。要是有第四根標志為N的引出線,這是星接繞組的中性點。
2、接線螺技標志
與繞組的標志完全相同,其標志有的用標號墊,有的在絕緣底座上壓出凸紋。
3、接地螺釘的標志
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.zmbaxc.cn/zixun/dianjibaike74.html

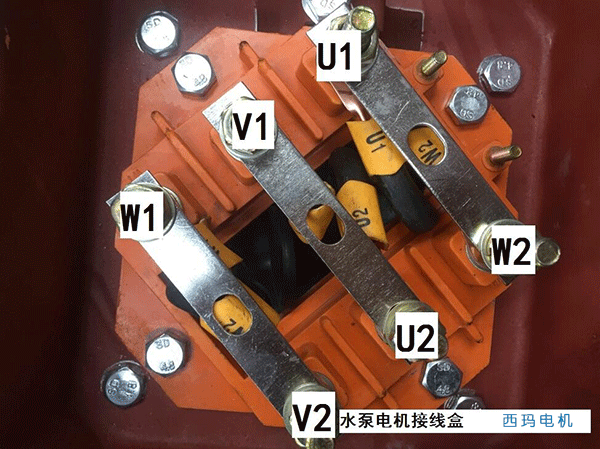

西安泰富西瑪電機接線盒
l、繞組引出線標志Y系列電機第一相、第二相、第三相的首端分別為U1、V1、W1;尾端分別為U2、V2、W2。
JO2老系列電機第一相、第二相、第三相的首端分別為Dl、D2、D3;尾端分別為D4、D5、D6。
有些電機,繞組內部連接好了,只引出三根線,那它們的標志:在新系列電機為U、V、W,在老系列電機為D1、D2、D3。要是有第四根標志為N的引出線,這是星接繞組的中性點。
2、接線螺技標志
與繞組的標志完全相同,其標志有的用標號墊,有的在絕緣底座上壓出凸紋。
3、接地螺釘的標志
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.zmbaxc.cn/zixun/dianjibaike74.html
以上內容由西安泰富西瑪電機(西安西瑪電機集團股份有限公司)網絡編輯部收集整理發布,僅為傳播更多電機行業相關資訊及電機相關知識,僅供網友、用戶、及廣大經銷商參考之用,不代表西安泰富西瑪電機同意或默認以上內容的正確性和有效性。讀者根據本文內容所進行的任何商業行為,西安泰富西瑪電機不承擔任何連帶責任。如果以上內容不實或侵犯了您的知識產權,請及時與我們聯系,西安泰富西瑪電機網絡部將及時予以修正或刪除相關信息。
