三相異步電動機的兩種接線方法。
內容簡介:三相異步電動機定于繞組通常采用兩種接線方法,即星形接法(Y)和三角形接法(Δ)。無論那種按法,接線時如果首尾端錯了,接通電源后,不能形成正常的旋轉磁場,這時:電機起動困難;有特殊響聲;三相繞組中電流很不平衡,即使空載,電流也將大于額定值。

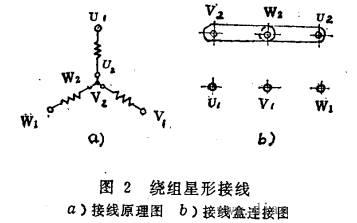

三相異步電動機定于繞組通常采用兩種接線方法,即星形接法(Y)和三角形接法(Δ)。功率大的電機,在每相繞組里由兩條或兩條以上的支路并聯。星形接法見圖2,把三相統組的尾端連在一起,由三個首端去接電源。當然也可以把三個首端連在一起,由三個尾端去接電源。但是決不可在短接的星點上既有首端,又有尾端,否隊便不能形成正常的旋轉磁場.在接線盒里(見圖動)星點是用兩個連接片連接的。

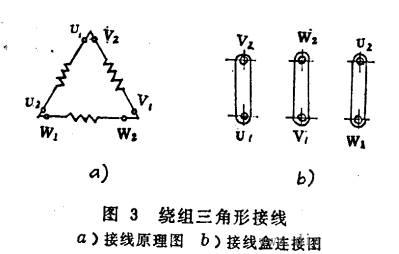

三角形接法見圖3,它是由一根繞組的首端與另一格的尾端相連,形成一個三角形,再由三角形的頂點接向電源。同樣的道理,采用三角形接法,決不可用繞組的同名端(兩個首端或兩個尾端)接成三角形的頂點,否則,電機將不能正常運轉。
一臺電機,究竟采用星接還是角接,必須按照銘牌的規定,是不能隨意變更的。
無論那種按法,接線時如果首尾端錯了,接通電源后,不能形成正常的旋轉磁場,這時:電機起動困難;有特殊響聲;三相繞組中電流很不平衡,即使空載,電流也將大于額定值。從而繞組溫升急劇增高,如不切斷電源,時間長了,電機繞組有燒毀的危險。所以,使用電機時,正確連接繞組是非常重要的。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.zmbaxc.cn/zixun/dianjibaike75.html
一臺電機,究竟采用星接還是角接,必須按照銘牌的規定,是不能隨意變更的。
