電動機的機械功率計算方法。
內容簡介:也可用類比法來選擇電動機的功率。所謂類比法。就是與類似生產機械所用電動機的功率進行對比。具體做法是:了解本單位或附近其他單位的類似生產機械使用多大功率的電動機,然后選用相近功率的電動機進行試車。
電動機的功率.應根據生產機械所需要的功率來選擇,盡量使電動機在額定負載下運行。選擇時應注意以下兩點:
(1)如果電動機功率選得過小。就會出現“小馬拉大車”現象,造成電動機長期過載.使其絕緣因發熱而損壞。甚至電動機被燒毀。
(1)對于恒定負載連續工作方式,如果知道負載的功率(即生產機械軸上的功率)Pl(kw).可按下式計算所需電動機的功率P(kw):P=P1/n1n2式中 n1為生產機械的效率;n2為電動機的效率。即傳動效率。
按上式求出的功率,不一定與產品功率相同。因此.所選電動機的額定功率應等于或稍大于計算所得的功率。
例:某生產機械的功率為3.95kw.機械效率為70%、如果選用效率為0.8的電動機,試求該電動機的功率應為多少kw?
解:P=P1/ n1n2=3.95/0.7*0.8=7.1kw 由于沒有7.1kw這—規格.所以選用7.5kw的電動機。
(2)短時工作定額的電動機,與功率相同的連續工作定額的電動機相比,最大轉矩大,重量小,價格低。因此,在條件許可時,應盡量選用短時工作定額的電動機。
(3)對于斷續工作定額的電動機,其功率的選擇、要根據負載持續率的大小,選用專門用于斷續運行方式的電動機。負載持續串Fs%的計算公式為
FS%=tg/(tg+to)×100%
式中 tg為工作時間,t。為停止時間min;tg十to為工作周期時間min。
此外:也可用類比法來選擇電動機的功率。所謂類比法。就是與類似生產機械所用電動機的功率進行對比。具體做法是:了解本單位或附近其他單位的類似生產機械使用多大功率的電動機,然后選用相近功率的電動機進行試車。試車的目的是驗證所選電動機與生產機械是否匹配。驗證的方法是:使電動機帶動生產機械運轉,用鉗形電流表測量電動機的工作電流,將測得的電流與該電動機銘牌上標出的額定電流進行對比。如果電功機的實際工作電流與銘脾上標出的額定電流上下相差不大.則表明所選電動機的功率合適。如果電動機的實際工作電流比銘牌上標出的額定電流低70%左右.則表明電動機的功率選得過大(即“大馬拉小車”應調換功率較小的電動機。如果測得的電動機工作電流比銘牌上標出的額定電流大40%以上.則表明電動機的功率選得過小(即"小馬拉大車"),應調換功率較大的電動機。
表:
負載情況 空載 1/4負載 1/2負載 3/4負載 滿載
功率因數 0.2 0.5 0.77 0.85 0.89
效率 0 0.78 0.85 0.88 0.895
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.zmbaxc.cn/zixun/dianjibaike77.html
(1)如果電動機功率選得過小。就會出現“小馬拉大車”現象,造成電動機長期過載.使其絕緣因發熱而損壞。甚至電動機被燒毀。
(2)如果電動機功率選得過大,就會出現“大馬拉小車”現象。其輸出機械功率不能得到充分利用,功率因數和效率都不高(見表),不但對用戶和電網不利。而且還會造成電能浪費。

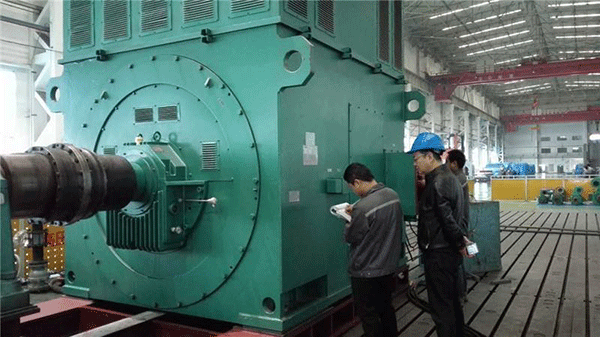

西安泰富西瑪YRKK系列電機下線
要正確選擇電動機的功率,必須經過以下計算或比較:(1)對于恒定負載連續工作方式,如果知道負載的功率(即生產機械軸上的功率)Pl(kw).可按下式計算所需電動機的功率P(kw):P=P1/n1n2式中 n1為生產機械的效率;n2為電動機的效率。即傳動效率。
按上式求出的功率,不一定與產品功率相同。因此.所選電動機的額定功率應等于或稍大于計算所得的功率。
例:某生產機械的功率為3.95kw.機械效率為70%、如果選用效率為0.8的電動機,試求該電動機的功率應為多少kw?
解:P=P1/ n1n2=3.95/0.7*0.8=7.1kw 由于沒有7.1kw這—規格.所以選用7.5kw的電動機。
(2)短時工作定額的電動機,與功率相同的連續工作定額的電動機相比,最大轉矩大,重量小,價格低。因此,在條件許可時,應盡量選用短時工作定額的電動機。
(3)對于斷續工作定額的電動機,其功率的選擇、要根據負載持續率的大小,選用專門用于斷續運行方式的電動機。負載持續串Fs%的計算公式為
FS%=tg/(tg+to)×100%
式中 tg為工作時間,t。為停止時間min;tg十to為工作周期時間min。
此外:也可用類比法來選擇電動機的功率。所謂類比法。就是與類似生產機械所用電動機的功率進行對比。具體做法是:了解本單位或附近其他單位的類似生產機械使用多大功率的電動機,然后選用相近功率的電動機進行試車。試車的目的是驗證所選電動機與生產機械是否匹配。驗證的方法是:使電動機帶動生產機械運轉,用鉗形電流表測量電動機的工作電流,將測得的電流與該電動機銘牌上標出的額定電流進行對比。如果電功機的實際工作電流與銘脾上標出的額定電流上下相差不大.則表明所選電動機的功率合適。如果電動機的實際工作電流比銘牌上標出的額定電流低70%左右.則表明電動機的功率選得過大(即“大馬拉小車”應調換功率較小的電動機。如果測得的電動機工作電流比銘牌上標出的額定電流大40%以上.則表明電動機的功率選得過小(即"小馬拉大車"),應調換功率較大的電動機。
表:
負載情況 空載 1/4負載 1/2負載 3/4負載 滿載
功率因數 0.2 0.5 0.77 0.85 0.89
效率 0 0.78 0.85 0.88 0.895
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://www.zmbaxc.cn/zixun/dianjibaike77.html
